基本参数
|
牌 |
其他 |
型号 |
DH-Z2X10F500 或 DH-Z2X10F500YTW |
|
电压 |
AC220VV |
加工定制 |
是 |
|
用途 |
碎石打桩机、碎石沉管打桩机、振动沉管打桩机、打桩机、沉管机、振动沉桩机、沉管碎石桩机等设备的武侠遥控器操作控制 |
产地 |
江苏南京 |
详细说明

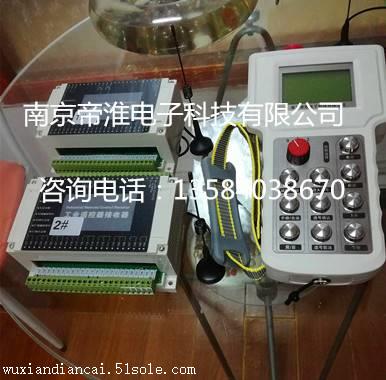

厂家南京帝淮沉管机遥控器产品说明
沉管机遥控器，整套包含1台发射器+2台接收器，遥控距离按照500米设计，2台接收器分别布局在左右两侧，列为1号接收器、2号接收器。
一、 如果沉管机遥控器接收器设计为继电器输出方式
1） 发射器端布局1个两位置旋转选择开关，分别对应1号和2号，用于选择1号接收器还是2号接收器，程序化选择，不对应继电器输出（亦可据需定制为对应2路继电器输出方式）。
2） 布局10个动作按键，每个按键各自对应接收器端1路常开点继电器输出，均设计为自锁保持模式，且设定每2个按键两两互锁逻辑，比如前进、后退，自锁且互锁，上升、下降，自锁且互锁等；
3）“锁定/解锁”键（可选），用于临时走开时锁住按键功能，不致于因为误碰或误撞击而致使产生误动作，另可作为发射器和接收器对码匹配使用；
4）启动+急停旋钮，急停对应2路继电器输出含1路常开点+1路常闭点，常规使用常开点，常闭点作为备用。急停拍下后，在切断主输出控制回路的同时也切断其他所有正在执行的控制回路。启动关闭5秒钟后，接收器端亦可自我急停，确保安全。
产品定制型号DH-Z2X10F500（500米/AC220V/1发2收/继电器输出）
二、 如果沉管机遥控器接收器设计为以太网输出方式（双向反馈模式）
1） 发射器端布局1个两位置旋转选择开关，分别对应1号和2号，用于选择1号接收器还是2号接收器，程序化选择，不对应数据信号输出。
2）布局10个动作按键，每个按键各自对应接收器端1路数字信号输出，均设计为自锁保持模式，且设定每2个按键两两互锁逻辑，比如前进、后退，自锁且互锁，上升、下降，自锁且互锁等；
3） 接收器可据需采集PLC传递过来的数据回传到发射器端液晶屏上予以显示出来，收发器两端均具备发射信号和接收信号功能，双工双向模式。
4）“锁定/解锁”键（可选），用于临时走开时锁住按键功能，不致于因为误碰或误撞击而致使产生误动作，另可作为发射器和接收器对码匹配使用；
5）启动+急停旋钮，急停对应2路继电器输出含1路常开点+1路常闭点，常规使用常开点，常闭点作为备用。急停拍下后，在切断主输出控制回路的同时也切断其他所有正在执行的控制回路。启动关闭5秒钟后，接收器端亦可自我急停，确保安全。
产品定制型号DH-Z2X10F500YTW（500米/AC220V/1发2收/双
