南京帝淮1对12选号400米升降设备遥控器说明
浏览：2024 发布日期：2020/08/28 13:35:21
南京帝淮1对12选号400米升降设备遥控器说明
1对12选号400米升降设备遥控器，整套包含1台发射器+12台接收器，实际需要两三百米距离，本次按照400米距离定制，接收器端输出设计为继电器输出方式，包含急停对应2路继电器输出含1路常开点（常用）+1路常闭点（备用）。

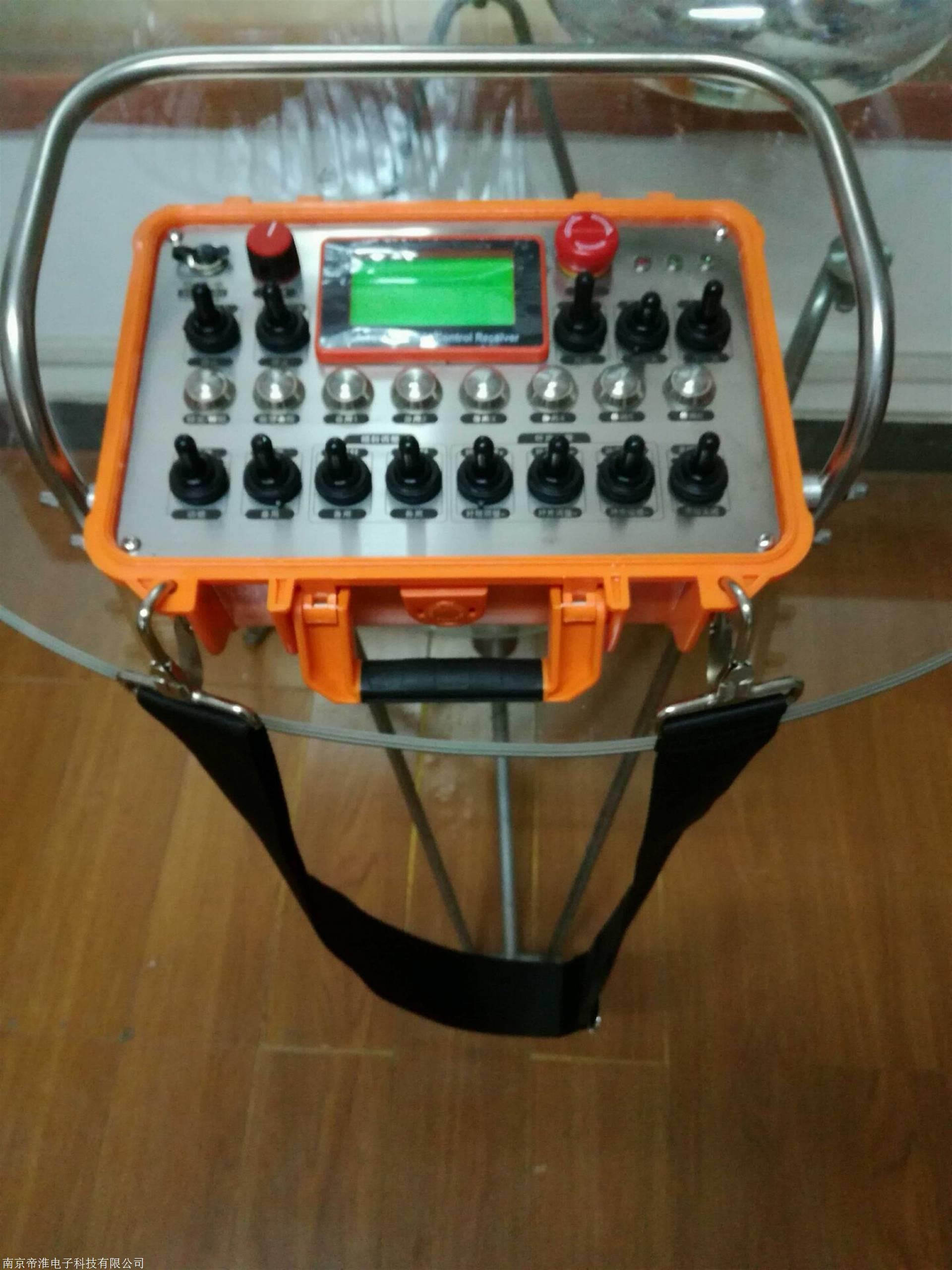

发射器端按钮布局及功能说明
1）布局12+1个三位自锁保持模式拨杆（备用1个），每个动作均为“倾斜”、“停止”、“放平”，每个拨杆对应接收器端1路常开点继电器输出。每个扭子开关即为每个设备号码的专属对应，无需另行布局选号功能按钮。
2）警铃、照明，“警铃”动作，布局为1个点动式的按键，对应接收器端1路常开点继电器输出；“照明”动作布局为1个两位自锁保持模式扭子开关，对应接收器端1路常开点继电器输出；
3）钥匙开关，1个，便于授权者使用；
4）启动+急停蘑菇头旋钮，启动布局为旋转开关或自锁式按键，急停为欧规急停蘑菇头式，自锁保持模式，对应2路继电器输出。启动即为启动发射器本身电源开关，同时对应接收器端输出控制回路的接通，此时被控端设备通电，急停拍下，则可瞬间切断所有输出。发射器端的启动按钮关闭，发射器端电源关掉，且5秒钟后，接收器端亦可自我急停，保障安全！
本次1对12选号400米升降设备遥控器定制型号：DH-Z1F1B2S13B3S（DC24V/400米/继电器输出/1对12控制/多布局1个备用）！
